Bassin de traction

Présentation

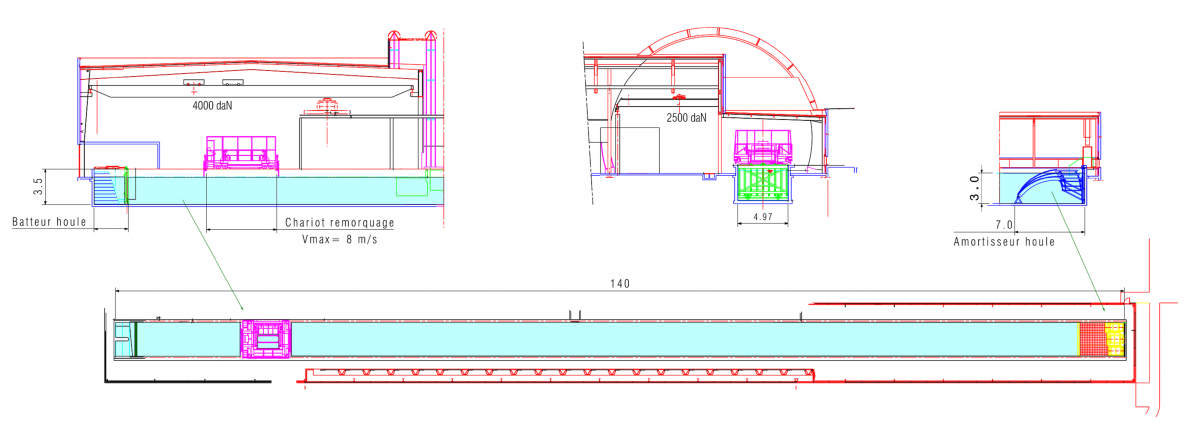

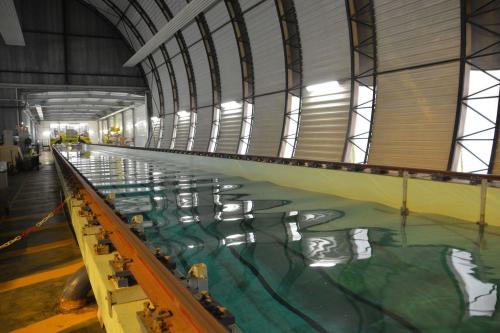

Le bassin de traction de Centrale Nantes mesure 140 m de long, 5 m de large, et a une profondeur constante de 3 m. Il est équipé d’un chariot de traction pouvant se déplacer dans l’une ou l’autre des directions, avec des vitesses atteignant jusqu’à 8 m/s. A une extrémité du bassin se trouve un batteur à houle permettant de générer des houles de hauteur crête-à-creux maximale de 0.5m. A son autre extrémité, une plage d’amortissement sert à faire déferler les vagues pour limiter leur réflexion dans le bassin.

Caractéristiques principales

Dimensions :

140m x 3m x 5m

Chariot :

Le chariot a une vitesse maximale de 8 m/s et peut se déplacer sur toute la longueur du bassin.

Zone de préparation :

Une large zone de préparation (10 x 10m) est dédiée à l’assemblage et à la préparation des essais.

Pont roulant :

Le pont roulant couvre la zone centrale du bassin de traction, ainsi que la zone de préparation. Il comporte un palan de 2.5 tonnes. Le tirant d’air maximal est de 6.50m.

Plongeurs :

Une équipe de deux plongeurs qualifiés de catégorie IB est disponible pour intervenir dans le bassin de traction.

Vagues :

Le bassin est doté d’un batteur à houle unidirectionnel de type volet, mis en mouvement par un servo-vérin hydraulique. L’autre extrémité du bassin est composée d’une plage d’amortissement de la houle.

Instrumentation

  • Balances dédiées pour les essais de navires
  • Système de capture de mouvement par trajectographie QUALISYS (Aérien et sous-marin)
  • Sondes à houle résistives, capacitives et ultrasoniques
  • Système de vidéos HD synchronisé (Aérien et sous-marin)
  • Systèmes d’acquisition et d’analyse (Matlab, LabVIEW, RTMaps)
Publié le 29 mars 2017 Mis à jour le 21 janvier 2021
